Beschreibung

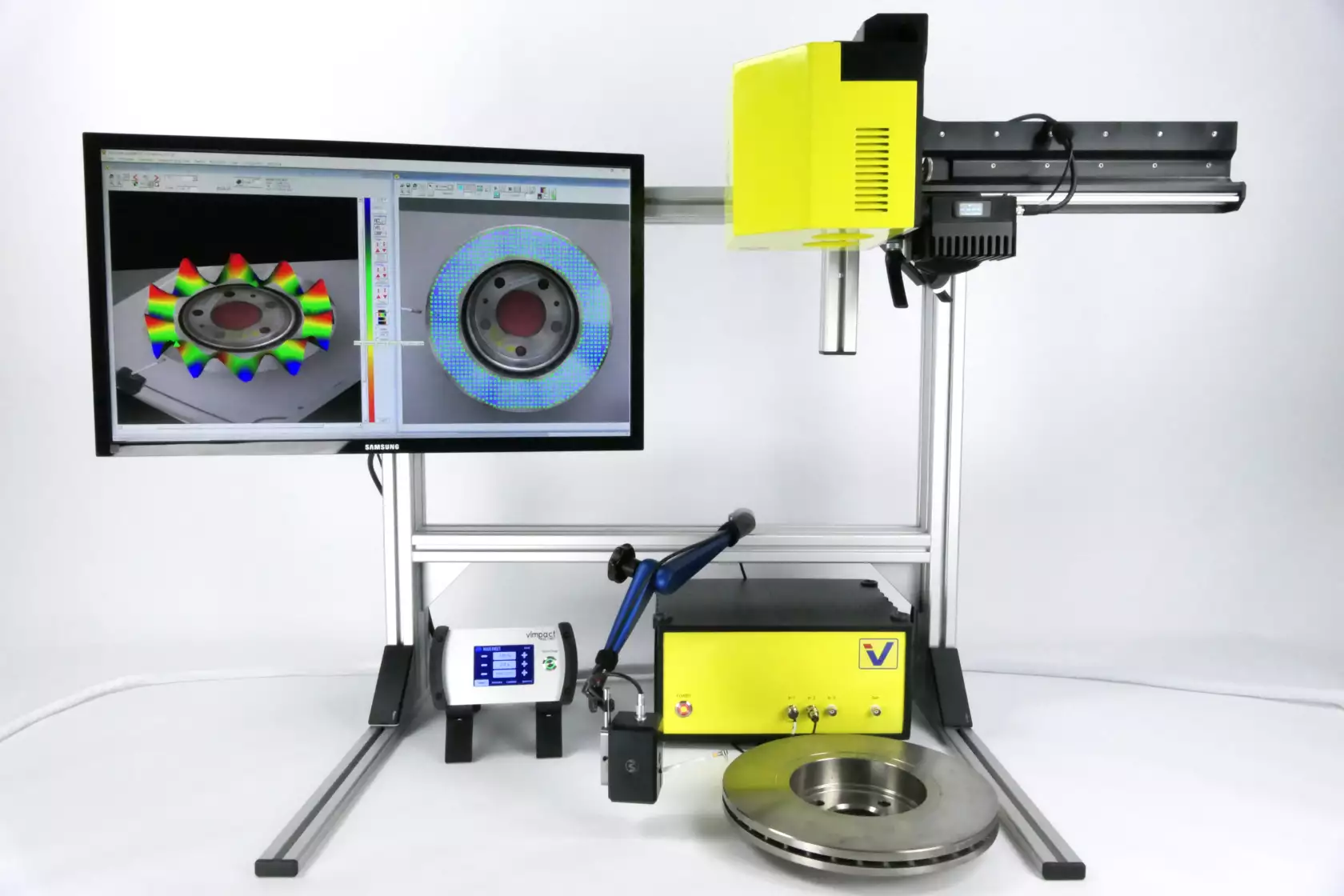

Die AMA ist ein hochentwickeltes System zur vollautomatischen Durchführung experimenteller Modalanalysen. Es vereint modernste Messtechnik mit intelligenter Automatisierung und ermöglicht die durchgängige, unbeaufsichtigte Erfassung dynamischer Strukturdaten über eine große Anzahl von Messpunkten.
Im Zentrum des Prüfstands steht unser ScanSet, ein präzises opto-mechanisches System zur automatisierten Lenkung von Laserstrahlen. Eine im ScanSet integrierte Kamera erfasst das Prüfobjekt und überträgt das Bild an die Prüfsoftware. In der Software lassen sich die Messpunkte intuitiv per „Drag & Drop“ direkt auf dem Kamerabild festlegen. Das ScanSet richtet daraufhin seine Spiegel automatisch so aus, dass der Laserstrahl eines angegeschlossenen Laser-Doppler-Vibrometers exakt auf die definierten Koordinaten trifft.
Während der gesamten Messung sorgt unser automatischer Modalhammer vImpact für eine reproduzierbare Anregung des Prüfobjekts. Die Schwingungsspektren der einzelnen Messpunkte werden automatisch an die Prüfsoftware übermittelt, die daraus die modalen Parameter – Eigenfrequenzen, Dämpfungswerte und Eigenschwingungsformen – berechnet.
Einmal eingerichtet arbeitet das System selbständig, ohne weitere Beaufsichtigung. Die Automatisierte Modalanalyse stellt damit eine innovative Lösung für die moderne Schwingungsanalyse dar – ideal für Forschung, Entwicklung und Qualitätssicherung, wo Effizienz, Genauigkeit und Automatisierung entscheidend sind.
Normen und Richtlinien
Mit der AMA können Messungen entsprechend den folgenden Normen und Richtlinien durchgeführt werden
Vorteile & Innovationen
- Hohe Messqualität
- Reproduzierbare Anregung mit automatischem Modalhammer
- Große Anzahl von Freiheitsgraden
- Hohe Messpunktdichte für detaillierte Modalanalysen komplexer Strukturen
- Kurze Messzeiten
- Kosten- und Zeitersparnis durch geringen Personalaufwand
- Vollautomatische Messabläufe
- Berührungslose Messung
- Automatische Punktzuordnung per kamerabasierter Objekterfassung
- Flexible Messpunktdefinition via „Drag & Drop“ im Softwareinterface
- Integrierte Datenauswertung und Visualisierung
- DAkkS Kalibrierung (DIN EN ISO/IEC 17025) möglich
Anwendung & Integration
- Serienprüfung
- Maschinendiagnose
- Zustandsanalyse
- Bestimmung von Resonanzen
- Betriebsschwingformen
- Schadensfrüherkennung
- Forschung und Entwicklung
- Prototypen-Untersuchungen
- Strukturdynamik
- Eigenwertermittlung
- Model Updating
- Strukturmodifikation
- Empfindlichkeitsanalyse
- Leichtbau- und NVH-Optimierung
Komponenten
Anregeeinheit
Die Breitbandanregung erfolgt mit einem automatischen Modalhammer (vImpact der 60er/2000er Serie)
- Frequenzbereiche bis 60kHz/6kHz
- Stosskräfte bis 150N/2500N
- Hohe Reproduzierbarkeit
Schwingungssensor
Die AMA wird mit den folgenden Schwingungssensoren betrieben
- Laser-Doppler-Vibrometer
Messdatenerfassung
4-Kanal-Messsystem mit synchroner Abtastung
- AC, DC und IEPE Kopplung
- Anti-Aliasing-Filter
- 24-bit Auflösung
- Frequenzbereiche 1 bis 100kHz
- Frequenzauflösung 100 bis 26500 FFT Linien
Windows PC
- Standard- oder Industrie-PC, auch nach Kundenwunsch, mit Windows 10/11
Software
Die AMA-Software steuert den gesamten Messvorgang zur Durchführung einer automatischen, experimentellen Modalanalyse.
Spezifikation des Messequipments
- Frequenzbereich 1kHz bis 2MHz verfügbar
- Frequenzauflösung (Anzahl FFT Linien) auswählbar
- Grafisch bildunterstützte Definition der Messpunkte
- Automatischer Messvorgang (abscannen der Messpunkte)
- 3D-Anmiation der Eigen- bzw. Betriebsschwingformen
Messungen für ein Prüfobjekt
- Messungen an einem Bauteil mit unterschiedlicher Messpunkteanzahl
- Messungen an einem Bauteil mit unterschiedlichen Messeinstellungen (Frequenzbereich, FFT Linien, Anzahl der Mittelungen, Erregersignale, etc.)
Automatische Messprozedur
- Triggern des automatischen Modalhammers
- Messung der Anregungskraft und der Schwingantwort
- Mittelung und Analyse
- Eigenfrequenzen, Eigenformen/Betriebsschwingformen und Dämpfung
Berichtserstellung und Ausgabe der Ergebnisse für jeden Auftrag als Tabelle
- Drucker, PDF, Excel, CSV, AVI etc.
Was wir für Sie tun können
Neben der Herstellung und Lieferung von Standardmesssystemen zur experimentellen Modalanalyse, konzipieren, planen und entwickeln wir für Sie kundenspezifische Lösungen gemäß Ihren Anforderungen. Gerne führen wir auch die Messungen für Sie als Dienstleistung durch.
Sprechen Sie uns an, wir machen Ihnen gerne ein Angebot.
