Bei Bedarf kann das Generatorsignal automatisch mit den Mess-Zeitblöcken durch internes Auslösen synchronisiert werden, z.B. wenn ein Shaker mit einem Chirp-Signal benutzt wird.
Beschreibung
Es stehen verschiedene Systeme mit unterschiedlicher Kanalanzahl und variierenden maximalen Frequenzbereichen zur Auswahl – von einer kleinen externen USB-Box mit 2, 4, 8, 12 oder 16 Kanälen für den Anschluss an ein Notebook bis hin zu großen Messsystemen mit 64 und mehr Kanälen sowie Ethernet-Schnittstelle.
Vorteile & Innovationen
- Umfangreiche Analysefunktionen
- Einfach zu bedienen
- Integration in vModal
- Datenrecorder
- Generator output
- Kostenloser Viewer
Anwendung & Integration
- Schwingungsmessung
- Akustikmessung
- Signalanalyse
- Modalanalyse
- Betriebsschwingformanalyse
- Maschinenbau
- Luft- und Raumfahrt
- Automotive
- Bauwesen
- Forschung und Entwicklung
Funktionen
Einstellungen
Sämtliche Einstellungen zur Schwingungsmessung wie Frequenzbereich und Frequenzauflösung, Spannungsbereiche, ICP-Versorgung von Sensoren, Trigger- und Fensterfunktionen werden mit Hilfe von übersichtlichen Dialogfenstern und Auswahlmenüs vorgenommen. Alle Einstellungen und Darstellungsformen können gespeichert werden. In der Analysatorsoftware steht eine Sensordatenbank zur Verfügung um das Einrichten der Messkanäle zu erleichtern.

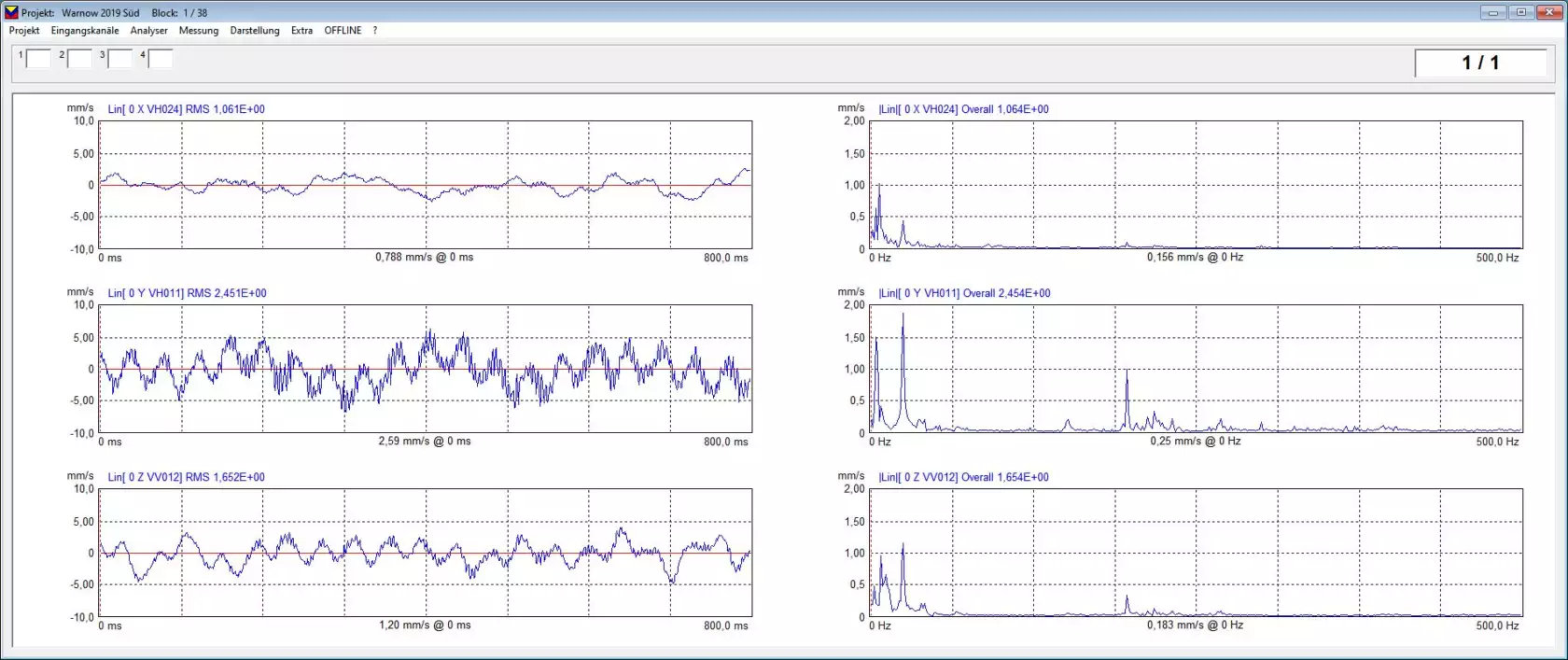

Analysator
Alle Einstellungen der Grafikoberfläche können in Dateien gespeichert werden und den Funktionstasten zugeordnet werden. Dies ermöglicht dem Anwender während der Messung schnell zwischen den unterschiedlichen Darstellungen umzuschalten.
- Zeitverlauf bewertet/unbewertet
- Zeitverlauf KB bewertet
- FFT-Spektrum
- RMS und max/min Werte
- Auto-Spektrum
- Kreuz-Spektrum
- Übertragungsfunktion H1, H2, H3
- Kohärenz
- Terz/Oktav
- Cepstrum
- Hilbert
- Summe und Differenz von FFT und Zeitverläufen
- Weitere Sonderfunktionen
Datenrecorder
Durch direktes Schreiben der Messdaten auf Festplatte können auch vielkanalige Messungen über einen sehr langen Zeitraum lückenlos aufgezeichnet werden. Der Datenrecorder kann z.B. im getriggerten Modus bei speziellen Ereignissen ein Recording mit festgelegter Zeitdauer aufzeichnen und anschließend für weitere Messungen wieder in den Wartezustand gehen.
Messdatenbank
Zeit- und Spektraldaten werden als Dateien gespeichert und können später zur Weiterverarbeitung wieder geladen und mit der vAnalyzer-Software ausgewertet werden. Ein Drucken der angezeigten Grafiken oder die Speicherung als WMF-Dateien ist möglich.
Export
Alle in der vAnalyzer-Datenbank gespeicherten Daten können als UFF oder ASCII Datei exportiert werden.
Modal Interface
Im vAnalyzer ist ein direktes Interface zu unserem Modalanalysepaket vModal integriert. Zusätzlich können die Messdaten über ein UFF-Export Modul für externe Software zur Weiterverarbeitung bereitgestellt werden.
Hardware
Vom Notebook mit externer USB-Messbox und 4 Messkanälen über Industrierechner mit 32 oder mehr Kanälen bis hin zu Frontends mit sehr hohen Kanalzahlen – es stehen unterschiedliche Systemvarianten zur Verfügung. Dabei stehen je nach Hardware ein oder mehrere Generatoren und Tachoeingänge zur Verfügung. Kundenspezifische Interfaces für ihre Datenerfassungssysteme erstellen wir auf Anfrage.
Generator Output
Der eingebaute Generator kann folgende Signale erzeugen
- Sinus
- Rauschen
- Chirp
- Rechtecksfunktion
- Sweep
- Step Sinus
Reporterstellung
Alle Messkurven können als WMF-Dateien exportiert, in die Zwischenablage kopiert oder direkt an den Drucker geschickt werden.
