Beschreibung
Zur Überwachung der Produktionsqualität werden bisher stichprobenweise Bremskolben zerschnitten und von Mitarbeitern visuell überprüft. Auch beim Einrichten der Anlage wird ein Teil der Kolben zerschnitten, was hohen Ausschuss und hohe Personalkosten verursacht.

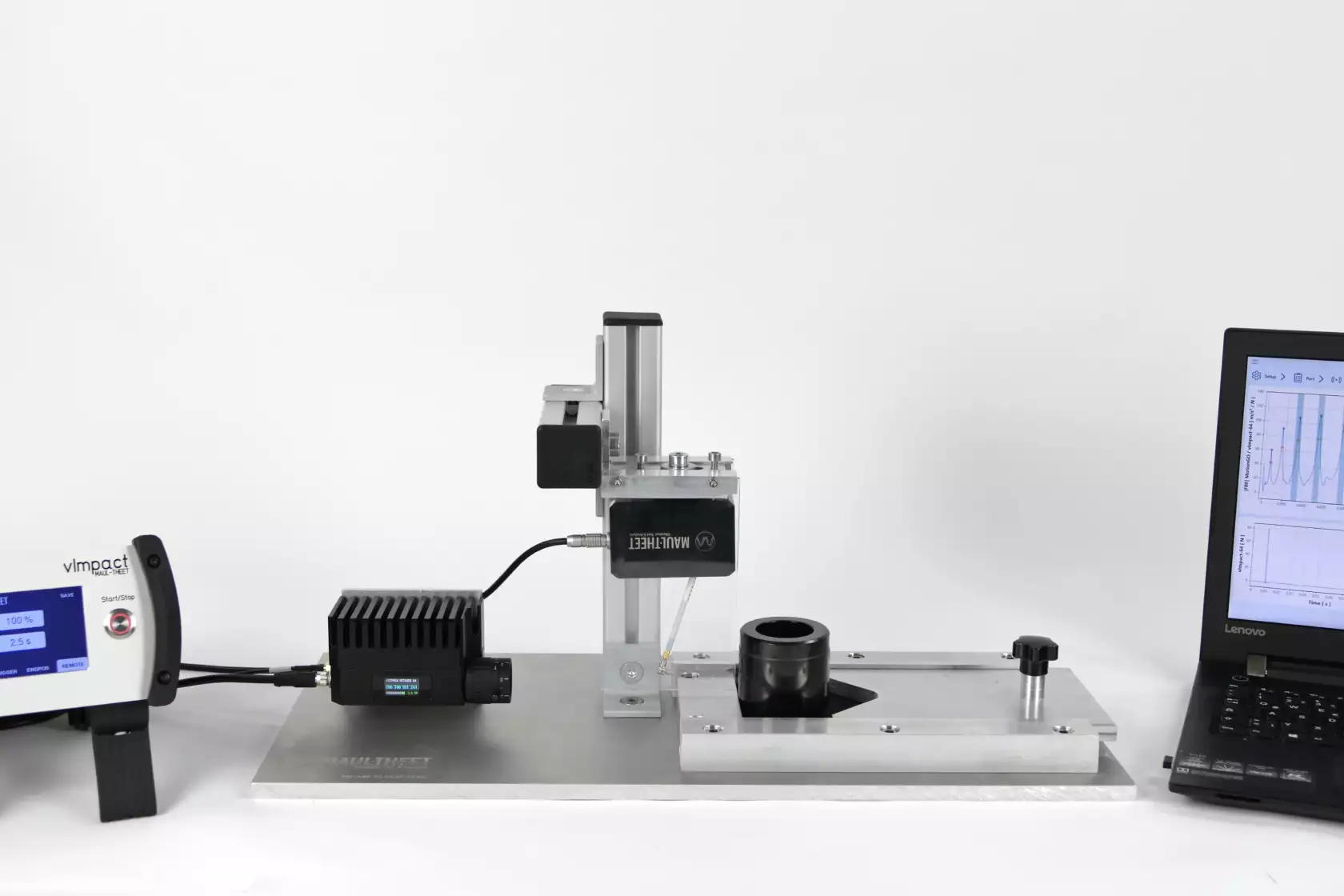

Mit der Systemlösung VQC für Bremskolben werden dynamische Größen (Eigenfrequenzen und Dämpfung) bestimmt und mithilfe von Frequenzbändern ausgewertet (Gut/Schlecht). Durch unsere hohen Frequenzbereiche (40kHz) bei hoher Frequenzauflösung können auch kleinste Defekte identifiziert werden. Risse in Wand und Boden, Geometrie- und Formfehler sowie Fehler nach dem Härten können somit zerstörungsfrei erkannt werden.
MAUL-THEET hilft Herstellern kosteneffizienter zu arbeiten (weniger Ausschuss, weniger „false positives“, Zeitersparnis durch zerstörungsfreies Testen). Durch den Einsatz des VQC für Bremskolben stellen wir sicher, dass nur Bremskolben mit der höchsten Qualität ausgeliefert werden.
Vorteile & Innovationen
- Risserkennung im kompletten Bauteil (Wand/Boden), auch in Phenolkolben
- Erkennung von Geometrie- und Formfehlern, auch in Phenolkolben
- Erkennung von Fehlern nach dem Härten/Durchhärten, auch in Phenolkolben
- Kosten- und Zeitersparnis durch zerstörungsfreie Prüfung (ZfP)
- Automatisiertes Prüfsystem zur Qualitätskontrolle
- Software geführte Messung
- DAkkS Kalibrierung (DIN EN ISO/IEC 17025) möglich
- Automatische Messung mit nur einem Mausklick
- Setzen von Frequenzbändern zur Qualitätskontrolle (Gut-/Schlecht-Aussage)
- Berechnung der Dämpfung oder des Verlustfaktors
- Frei wählbare dB Werte für die Dämpfungsberechnung
- Gütefaktor für Dämpfungswert
- Schwingungsmessung mit Laser-Doppler-Vibrometer
- Frequenzbereich bis zu 40kHz
- Frequenzauflösung <1Hz bei 20kHz
- Automatische Messprotokollgenerierung
- Datenexport im ASCII- oder CSV-Format
Anwendung & Integration
- Qualitätskontrolle
- Serienprüfung
- End-of-Line-Tests
- 100%-Prüfung
- In-Line-Prüfung
- Bestimmung von Resonanzen
- Eigenfrequenzmessungen
- Eigenwertermittlung
- Materialprüfung
Komponenten
Anregeeinheit
Die Breitbandanregung erfolgt mit einem automatischen Modalhammer
- Frequenzbereiche bis 60kHz
- Stoßkräfte bis zu 2500N
- Hohe Reproduzierbarkeit
Schwingungssensor
Der VQC für Bremskolben kann mit den folgenden Schwingungssensoren betrieben werden
- Laser-Doppler-Vibrometer
Messdatenerfassung
4-Kanal-Messsystem mit synchroner Abtastung
- AC, DC und IEPE Kopplung
- Anti-Aliasing-Filter
- 24-bit Auflösung
- Messbereich bis 100kHz
- 100 bis 25600 FFT Linien
Windows PC
- Standard- oder Industrie-PC, auch nach Kundenwunsch, mit Windows 10/11
Software
Die VQC-Software steuert den gesamten Testvorgang. Sie umfasst die automatische Messung von Bremskolben (One Click), die Datenanalyse, sowie die Dokumentation und Berichtserstellung.
Spezifikation des Prüfobjektes
- Name und Meta-Daten
- dB Werte für die Dämpfungsberechnung (0,5 bis 3dB)
- Frequenzbereich 1 bis 100kHz auswählbar
- Frequenzauflösung (Anzahl FFT Linien) auswählbar
- Frequenzbänder und zulässige Toleranzbereiche
Messungen für ein Prüfobjekt
- Messungen an einem Bauteil
- Ergebnisdarstellung und Messprotokoll für ein Bauteil
Automatische Messprozedur
- Triggern des automatischen Modalhammers
- Messung der Anregungskraft und der Schwingantwort
- Mittelung der FRF
- Peak picking, Dämpfungsberechnung und Qualitätsbeurteilung
Berichtserstellung und Ausgabe der Ergebnisse für jeden Prüfling
- Kundenspezifische Berichtvorlage
- Drucker, PDF, Excel, CSV, etc.
Was wir für Sie tun können
Neben der Herstellung und Lieferung von Standardmesssystemen zur Eigenfrequenz- und Dämpfungsbestimmung, konzipieren, planen und entwickeln wir für Sie kundenspezifische Lösungen gemäß Ihren Anforderungen. Gerne führen wir auch die Messungen für Sie als Dienstleistung durch.
Sprechen Sie uns an, wir machen Ihnen gerne ein Angebot.
