Beschreibung

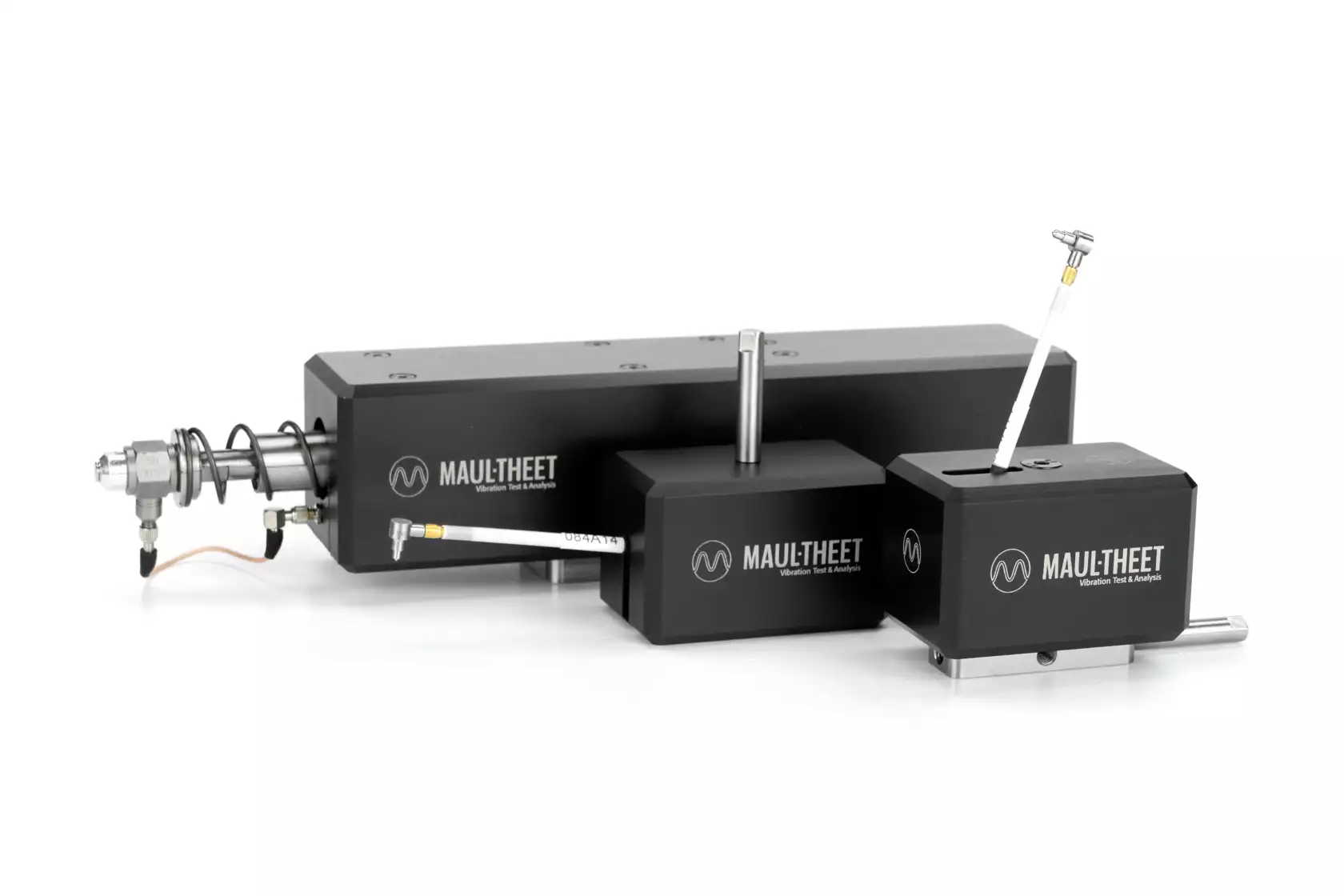

Die automatischen Modalhämmer der vImpact-Serie von MAUL-THEET wurden für präzise, wiederholbare und zerstörungsfreie Anregungen im Rahmen der experimentellen Modalanalyse entwickelt. Sie erzeugen eine optimale Erregung mit hoher Reproduzierbarkeit und ermöglichen so eine exakte Bestimmung dynamischer Eigenschaften von Bauteilen und Strukturen.
Je nach Modell lassen sich Schlagkraft, Schlagfrequenz und Schlaganzahl individuell einstellen, sodass sich die Hämmer flexibel an unterschiedliche Prüflinge und Messaufgaben anpassen. Die robuste mechanische Konstruktion und hochwertige Sensorintegration gewährleisten stabile Messergebnisse auch unter variierenden Umgebungsbedingungen.
Ob in Forschung, Entwicklung oder Qualitätssicherung – die automatischen Modalhämmer bieten eine präzise, wartungsarme und anwenderfreundliche Lösung für die Durchführung von Schwingungs- und Strukturanalysen.
vImpact-64
Der kompakte automatische Modalhammer vImpact-64 wurde speziell für den Einsatz in Produktionsumgebungen entwickelt und lässt sich dank seines in fünf Positionen montierbaren Haltestifts problemlos In-Line wie auch End-of-Line in jede Produktionslinie integrieren. Gleichzeitig gewährleistet er prellfreie, reproduzierbare und zerstörungsfreie Anregungen kleinerer Prüflinge bis 60kHz.
vImpact-2004
Mit einer Stoßkraft von bis zu 2500N ist der automatische Modalhammer vImpact-2004 perfekt zur Anregung größerer Bauteile und Maschinenkomponenten. Durch seine noch kompaktere Bauweise und zwei Anschlusspositionen ist er darüber hinaus noch leichter positionierbar – dank verbesserter Anzugmechanik ohne Abstriche bei Stoßkraft und Frequenzbereich.
vImpact-63
Der automatische Modalhammer vImpact-63 gewährleistet prellfreie, reproduzierbare und zerstörungsfreie Anregungen kleinerer Prüflinge bis 60kHz und bietet eine kompakte, vielseitige Lösung für präzise Schwingungsanalysen in Labor- und Produktionsumgebungen.
Technische Daten
| Typ | vImpact-64 | vImpact-63 | vImpact-2004 |
|---|---|---|---|
| Hammerkraft | einstellbar zwischen 1 und 100% | einstellbar zwischen 1 und 100% | einstellbar zwischen 1 und 100% |
| Max. Stoßkraft (Stahl auf Stahl) | >150N peak | >150N peak | >2500N peak (optional bis zu 4000N peak) |
| Max. Stoßkraft (Stahl auf Keramik) | >200N peak | >200N peak | >3000N peak |
| Frequenzbereich (Stahl auf Stahl) | >60kHz | >60kHz | >6kHz |
| Kopplung | 2-4mA, IEPE | 2-4mA, IEPE | 2-4mA, IEPE |
| Auslösung | Timer, Taster, Externer Kontakt (Schließer), TTL (40...200ms), vImpact Remotesoftware | Timer, Taster, Externer Kontakt (Schließer), TTL (40...200ms), vImpact Remotesoftware | Timer, Taster, Externer Kontakt (Schließer), TTL (40...200ms), vImpact Remotesoftware |
| Spannungsversorgung | 24V | 24V | 24V |
| Verbindungen | Gewinde-Adapter (5x M6 Innengewinde, 1x M8 Innengewinde), Haltestift (ø 6mm, M6 Außengewinde) | M6 Innengewinde, Haltestift (ø 6mm, M6 Außengewinde) | Gewinde-Adapter (2x M6 Innengewinde, 1x M8 Innengewinde, 1x 1/4"-20 UNC Innengewinde, 1x 3/8"-16 UNC Innengewinde) |
| Controller-Anschlüsse | USB-B, mehrpolige LEMO-Buchse, 2x BNC, 24V-DC-Eingang | USB-B, mehrpolige LEMO-Buchse, 2x BNC, 24V-DC-Eingang | USB-B, mehrpolige LEMO-Buchse, 2x BNC, 24V-DC-Eingang |
| Gewicht | Kopf: 0,41kg Controller: 1,7kg | Kopf: 0,41kg Controller: 1,7kg | Kopf: 2,2kg Controller: 1,7kg |
Zubehör für die vImpact-Serie
MAUL-THEET Upgrade-Programm
Mit MAUL-THEET technologisch immer einen Schritt voraus – Wir bieten für alle unsere Produktreihen zukunftsorientierte Lösungen, damit Sie jederzeit vom neuesten Stand der Technik profitieren. Ob Sie Ihre bestehende Ausstattung erweitern oder auf die neueste Generation unserer Systeme umsteigen möchten, wir unterstützen Sie mit attraktiven Upgrade-Angeboten mit bis zu 40% Preisvorteil.
Sie haben einen automatischen Modalhammer von einer Fremdfirma und würden gerne von unserem Upgrade-Programm profitieren? Kein Problem, auch Fremdgeräte tauschen wir auf Wunsch gegen aktuelle MAUL-THEET-Modelle aus – für maximale Präzision, Zuverlässigkeit und Benutzerfreundlichkeit.
Vorherige Produktgenerationen
