Beschreibung
Bei der Entwicklung und Produktion von Bremssystemen werden zur Unterdrückung des Bremsenquietschens Dämpfungsschichten, sogenannte Shims, auf die Bremsbelag-Trägerplatten appliziert. Zum Vergleich der Wirkung verschiedener Shims werden Proben nach firmeninternen Spezifikationen gemessen. Die Vorgaben beruhen dabei zumeist auf der Bestimmung der modalen Dämpfung in Abhängigkeit von Eigenfrequenz und Temperatur.

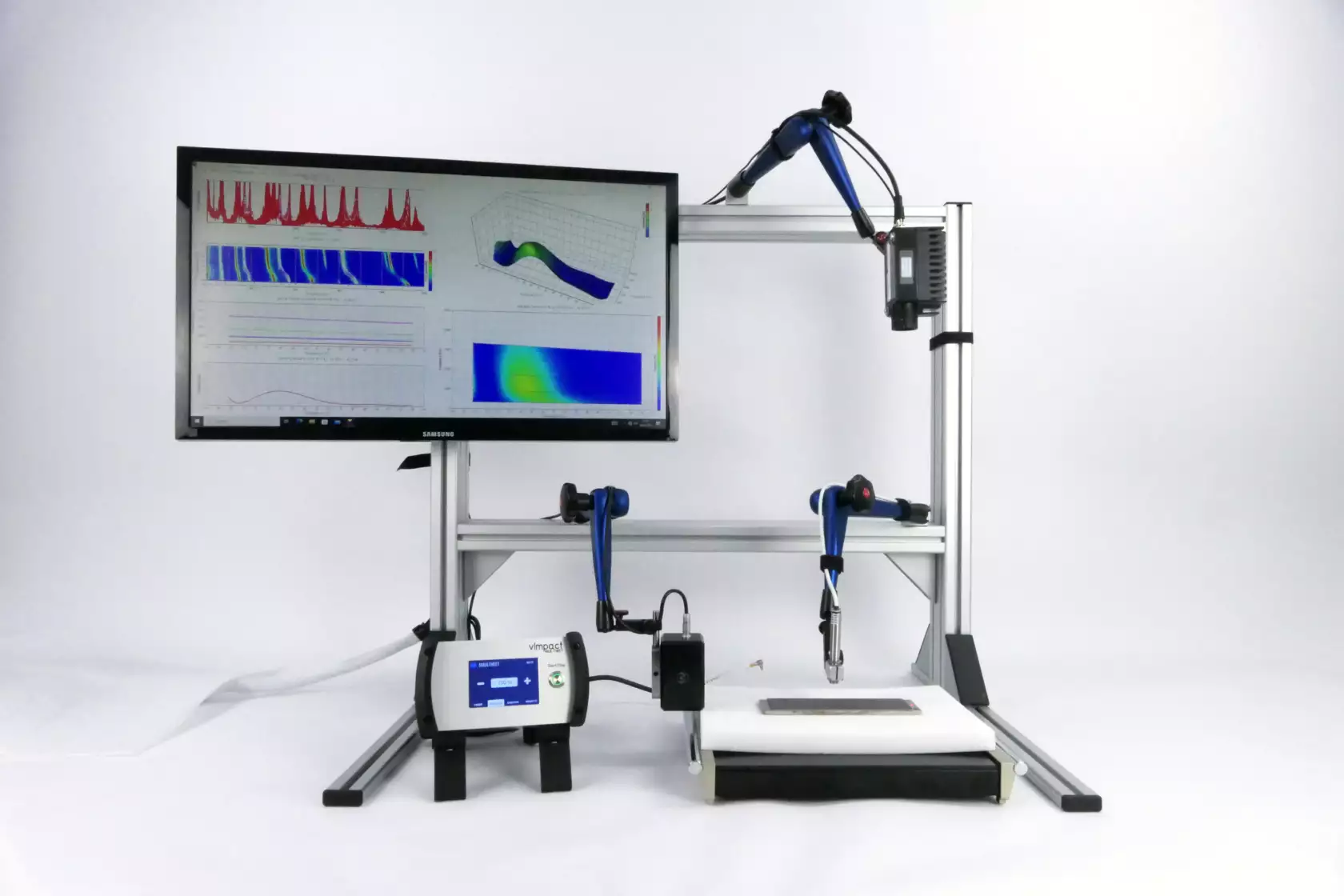

MAUL-THEET bietet mit dem DTS ein System an, mit dem zeitaufwendige Messungen automatisiert durchgeführt werden und das dadurch effizient reproduzierbare Ergebnisse liefert.
Normen und Richtlinien
Mit dem DTS können Messungen entsprechend den folgenden Normen und Richtlinien durchgeführt werden
Die Messergebnisse werden dabei automatisch oder ganz einfach auf Knopfdruck in einem Report zusammengefasst.
Vorteile & Innovationen
- Temperaturgetriggerte Anregung durch automatischen Modalhammer
- Hohe Reproduzierbarkeit
- Prellfreie Anregung
- Zerstörungsfreie Prüfung (ZfP)
- Temperaturbereich –60 °C bis 200 °C
- Kontinuierliche, berührungslose Temperaturerfassung
- Dämpfungskennfeld über Frequenz und Temperatur
- Unterschiedliche Dämpfungsberechnung (Halbwertsbreite, x-dB, SDOF)
- Vibrationsmessung mit Laser-Doppler-Vibrometer oder Beschleunigungsaufnehmer
- Shim-Test nach SAE J3001
- Automatisiertes Prüfsystem
- Kosten- und Zeitersparnis durch geringen Personalaufwand
- Ergebnisdatenbank inkl. Meta-Daten
- DAkkS Kalibrierung (DIN EN ISO/IEC 17025) möglich
Anwendung & Integration
- Dämpfungsermittlung
- Prüfung von Bremskomponenten nach SAE J3001
- Qualitätskontrolle
- Eigenfrequenzmessung
- Materialprüfung
- Strukturdynamik
- Prototypen-Untersuchung
- Forschung und Entwicklung
Komponenten
Anregeeinheit
Die Breitbandanregung erfolgt mit einem automatischen Modalhammer
- Frequenzbereiche bis 60kHz
- Stoßkräfte bis zu 2500N
- Hohe Reproduzierbarkeit
Schwingungs-/Temperatursensor
Der DTS kann mit den folgenden Sensortypen betrieben werden
- Laser-Doppler-Vibrometer
- Beschleunigungsaufnehmer
- Infrarottemperatursensoren
Messdatenerfassung
4-Kanal-Messsystem mit synchroner Abtastung
- AC, DC und IEPE Kopplung
- Anti-Aliasing-Filter
- 24-bit Auflösung
- Messbereich bis 100kHz
- 100 bis 25600 FFT Linien
Windows PC
- Standard- oder Industrie-PC, auch nach Kundenwunsch, mit Windows 10/11
Software
Die DTS-Software steuert den gesamten Testvorgang. Sie umfasst die Identifizierung von Prüfobjekten, Messprozessablauf, Messungen, Analysen und Auswertungen sowie die Dokumentation und Berichtserstellung.
Spezifikation der Messeinrichtung
- Name und Meta-Daten
- dB Werte für die Dämpfungsberechnung (0,5 bis 3dB)
- Frequenzbereich auswählbar
- Frequenzauflösung (Anzahl FFT Linien) auswählbar
- Temperaturabhängige Frequenzbänder zur Frequenzbestimmung (peak picking)
- Unterschiedliche Verfahren zur Dämpfungbestimmung (x-dB, SDOF, curve-fit)
Messablauf entsprechend Vorschrift (SAE J3001)
- Beliebige Reichenfolge der Messung von 5 Materialproben
- Berechnung der Dämpfungsmittelwerte nach Vorgabe
- Berichterstellung mit flexibler Darstellung der Dämpfungwerte in Abhängigkeite von Frequenz und Temperatur
Automatische Messprozedur
- Triggern des automatischen Modalhammers für ausgewählte Temperaturen
- Messung der Anregungskraft und der Schwingantwort
- Mittelung der FRF
- Peak picking, Dämpfungsberechnung und grafische Ergebnisdarstellung
Berichtserstellung und Ausgabe der Ergebnisse für jeden Auftrag als Tabelle
- Drucker, PDF, Excel, CSV, etc.
Was wir für Sie tun können
Neben der Herstellung und Lieferung von Standardmesssystemen zur temperatur– und frequenzabhängigen Dämpfungsbestimmung an Shimproben, konzipieren, planen und entwickeln wir für Sie kundenspezifische Lösungen gemäß Ihren Anforderungen. Gerne führen wir auch die Messungen für Sie als Dienstleistung durch.
Sprechen Sie uns an, wir machen Ihnen gerne ein Angebot.
