Beschreibung

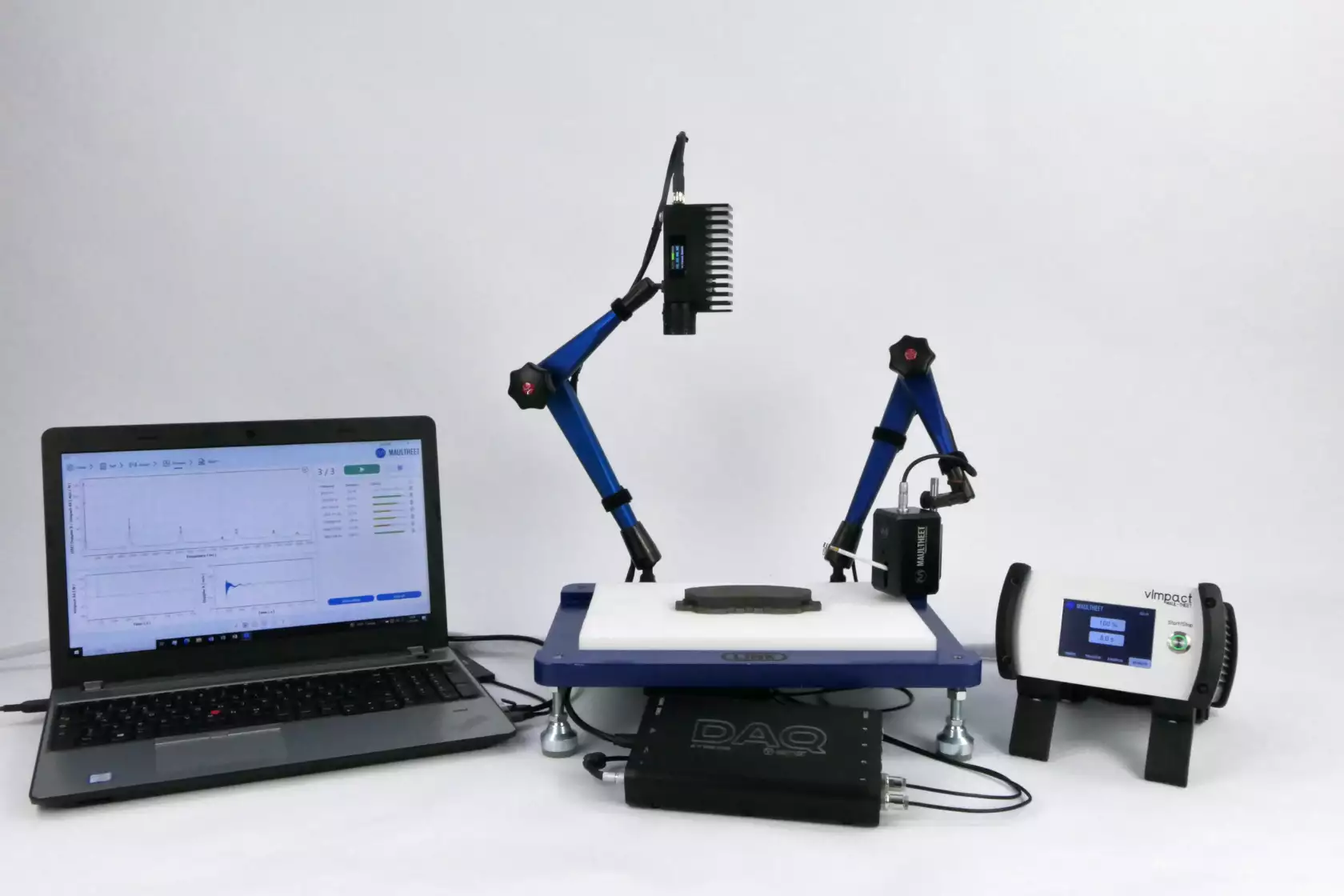

Mit dem Frequenzprüfstand lassen sich die dynamischen Größen (Eigenfrequenz und Dämpfung) verschiedener technischer Bauteile mit nur einem Klick bestimmen. Durch die neue Softwareoption können nun zusätzlich Gut-/Schlecht-Aussagen über das Prüfobjekt getroffen werden. So ist auch für fachfremdes Personal auf einen Blick erkennbar, welche Prüflinge die Anforderungen nicht erfüllen.
Bei der Entwicklung und Produktion von Bremssystemen spielen insbesondere die Bremsbeläge eine zentrale Rolle. Sowohl für die Simulation der Bremsen im Entwicklungsprozess als auch für die Qualitätskontrolle in der Produktion sind die dynamischen Eigenschaften der Bremsbeläge entscheidende Merkmale. Die messtechnische Ermittlung dieser dynamischen Größen (auch modale Größen genannt) wird in der Norm SAE J2598 beschrieben. MAUL-THEET bietet gemeinsam mit LINK ein Komplettsystem an, das diese Messungen gemäß SAE J2598 vollautomatisch per Knopfdruck durchführt und auswertet.
Darüber hinaus kann der NFT auch für Eigenfrequenzmessungen an Turbinenschaufeln eingesetzt werden.
Die gewonnenen Daten können in LabLINK gespeichert oder als ASCII-, PDF- oder CSV-Dateien exportiert werden. Auf Wunsch wird zudem automatisch ein Messbericht im Excel- oder PDF-Format erstellt.
Normen und Richtlinien
Vorteile & Innovationen
- Kosten- und Zeitersparnis durch geringen Personalaufwand
- Automatisiertes Prüfsystem zur Bestimmung von Eigenfrequenzen und Dämpfungen
- Berechnung der Dämpfung oder des Verlustfaktors entsprechend SAE J2598
- Automatische Messung mit nur einem Mausklick
- Sehr kurze Taktzeiten
- Hohe Reproduzierbarkeit
- Prellfreie Anregung
- Zerstörungsfreie Prüfung (ZfP)
- Software geführte Messung
- DAkkS Kalibrierung (DIN EN ISO/IEC 17025) möglich
- Optional, setzen von Frequenzbändern zur Qualitätskontrolle (Gut-/Schlecht-Aussage)
- Frei wählbare dB Werte für die Dämpfungsberechnung
- Gütefaktor für Dämpfungswert
- Schwingungsmessung mit Mikrofon, Laser-Doppler-Vibrometer oder Beschleunigungsaufnehmer
- Frequenzbereich bis zu 100kHz
- Frequenzauflösung < 1Hz bei 20kHz
- Automatische Messprotokollgenerierung
- Zentrale Datenbank durch LabLINK
- Datenexport via LabLINK, ASCII Dateien
Anwendung & Integration
- Prüfung von Bremskomponenten nach SAE J2598, SAE J2933 und VDA 302
- Eigenfrequenzmessung
- Qualitätskontrolle
- Serienprüfung
- End-of-Line-Tests
- 100%-Prüfung
- Ermittlung von Resonanzen
- Leichtbau- und NVH-Optimierung
- Strukturdynamik
- Dämpfungsermittlung
- Komponententests
- Prototypen-Untersuchung
- Produkterprobung
- Zustandsanalyse
- Maschinendiagnose
- Schaufelnachbearbeitung
- Schaufelaufarbeitung
- Materialprüfung
- Forschung und Entwicklung
Komponenten
Anregeeinheit
Die Breitbandanregung erfolgt mit einem automatischen Modalhammer
- Frequenzbereiche bis 60kHz
- Stoßkräfte bis zu 2500N
- Hohe Reproduzierbarkeit
Schwingungssensor
Der NFT kann mit den folgenden Schwingungssensoren betrieben werden
- Mikrofon
- Laser-Doppler-Vibrometer
- Beschleunigungsaufnehmer
Messdatenerfassung
4-Kanal-Messsystem mit synchroner Abtastung
- AC, DC und IEPE Kopplung
- Anti-Aliasing-Filter
- 24-bit Auflösung
- Messbereich bis 100kHz
- 100 bis 25600 FFT Linien
Windows PC
- Standard- oder Industrie-PC, auch nach Kundenwunsch, mit Windows 10/11
Software
Die NFT-Software steuert den gesamten Testvorgang. Sie umfasst die automatische Messung von Prüflingen (One Click), die Datenanalyse, sowie die Dokumentation und Berichtserstellung.
Spezifikation des Prüfobjektes
- Name und Meta-Daten
- dB Werte für die Dämpfungsberechnung (0,5 bis 3dB)
- Frequenzbereich 1 bis 100kHz auswählbar
- Frequenzauflösung (Anzahl FFT Linien) auswählbar
- Frequenzbänder und zulässige Toleranzbereiche
Messungen für ein Prüfobjekt
- Messungen an einem Bauteil
- Ergebnisdarstellung und Messprotokoll für ein Bauteil
Automatische Messprozedur
- Triggern des automatischen Modalhammers
- Messung der Anregungskraft und der Schwingantwort
- Mittelung der FRF
- Peak picking, Dämpfungsberechnung und Qualitätsbeurteilung
Berichtserstellung und Ausgabe der Ergebnisse für jeden Prüfling
- Kundenspezifische Berichtvorlage
- Drucker, PDF, Excel, CSV, etc.
Systemlösungen
Was wir für Sie tun können
Neben der Herstellung und Lieferung von Standardmesssystemen zur Eigenfrequenz- und Dämpfungsbestimmung, konzipieren, planen und entwickeln wir für Sie kundenspezifische Lösungen gemäß Ihren Anforderungen. Gerne führen wir auch die Messungen für Sie als Dienstleistung durch.
Sprechen Sie uns an, wir machen Ihnen gerne ein Angebot.
