Beschreibung

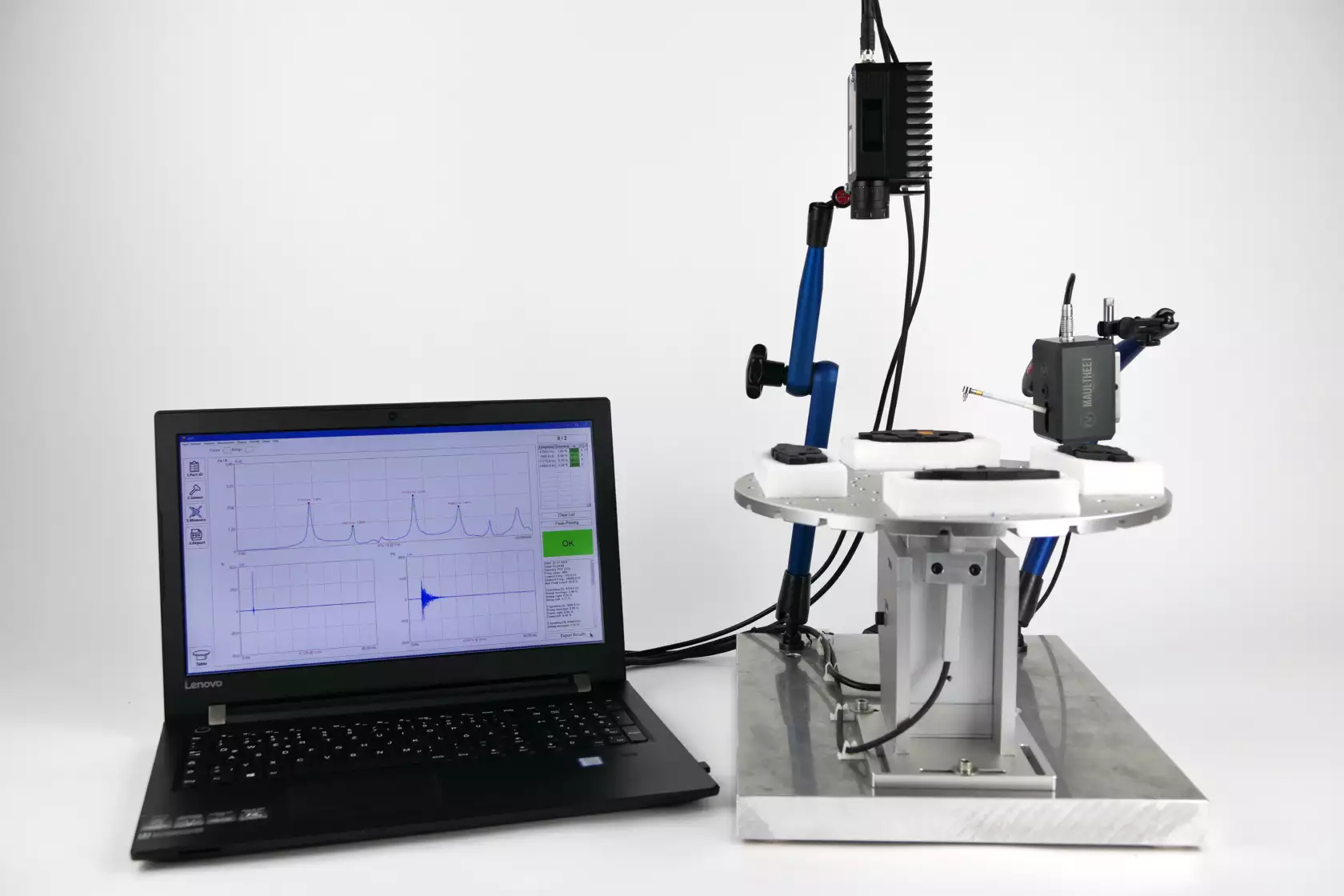

Mit dem Qualitätsprüfstand ist es möglich die modalen Größen (Eigenfrequenzen und Dämpfungen) verschiedener technischer Bauteile vollautomatisch zu bestimmen, abweichende Teile zu erkennen und diese zu markieren/auszuwerfen.
Besonders bei der Endkontrolle von Aluminiumbauteilen (Lunker, Grobkornbildung und geometrische Abweichungen), Bremsbelägen (Formabweichung und Belagablösung) oder auch Bremsscheiben (Coating und Risse) ist dieser Test unerlässlich. Bei der Qualitätskontrolle in der Produktion, sind die modalen Größen schnell zu bestimmende Merkmale.
MAUL-THEET bietet mit dem VQC ein Komplettsystem an, mit dem diese Messungen vollautomatisch durchgeführt und ausgewertet sowie abweichende Bauteile bei Bedarf markiert oder ausgeworfen werden.
Normen und Richtlinien
Vorteile & Innovationen
- Risserkennung in Bauteilen
- Erkennung von Lunkern und Grobkornbildung
- Erkennung von geometrischen Abweichungen
- Erkennung von Belagablösungen bei Bremsbelägen
- Erkennung von Delamination
- Kosten- und Zeitersparnis durch geringen Personalaufwand
- Kosten- und Zeitersparnis durch zerstörungsfreie Prüfung (ZfP)
- 100%-Prüfung konform mit VDA 301 & VDA 302
- Automatisiertes Prüfsystem zur Bestimmung von Eigenfrequenzen und Dämpfungen
- Benutzerfreundliche Software
- Sehr kurze Taktzeiten
- Hohe Reproduzierbarkeit
- Prellfreie Anregung
- DAkkS Kalibrierung (DIN EN ISO/IEC 17025) möglich
- Vollautomatische Messung und Auswertung
- Setzen von Frequenzbändern zur Qualitätskontrolle (Gut-/Schlecht-Aussage)
- Berechnung der Dämpfung oder des Verlustfaktors
- Frei wählbare dB Werte für die Dämpfungsberechnung
- Gütefaktor für Dämpfungswert
- Anregung durch automatischen Modalhammer
- Schwingungsmessung mit Mikrofon oder Laser-Doppler-Vibrometer
- Frequenzbereich bis zu 100kHz
- Frequenzauflösung < 1Hz bei 20kHz
- Automatische Messprotokollgenerierung
- Zentrale Datenbank via LabLINK oder SQL
- Datenexport im ASCII- oder CSV-Format
Anwendung & Integration
- Qualitätskontrolle
- Serienprüfung
- In-Line-Tests
- End-of-Line-Tests
- 100%-Prüfung
- Prüfung von Bremskomponenten nach VDA 301 und VDA 302
- Eigenfrequenzmessung
- Dämpfungsermittlung
- Ermittlung von Resonanzen
- Komponententests
- Materialprüfung
- Prototypen-Untersuchung
Komponenten
Anregeeinheit
Die Breitbandanregung erfolgt mit einem automatischen Modalhammer
- Frequenzbereiche bis 60kHz
- Stoßkräfte bis zu 2500N
- Hohe Reproduzierbarkeit
Schwingungssensor
Der VQC kann mit den folgenden Schwingungssensoren betrieben werden
- Laser-Doppler-Vibrometer
- Mikrofon
Messdatenerfassung
4-Kanal-Messsystem mit synchroner Abtastung
- AC, DC und IEPE Kopplung
- Anti-Aliasing-Filter
- 24-bit Auflösung
- Messbereich bis 100kHz
- 100 bis 25600 FFT Linien
Windows PC
- Standard- oder Industrie-PC, auch nach Kundenwunsch, mit Windows 10/11
Software
Die VQC-Software steuert den gesamten Prüfvorgang. Sie umfasst die automatische Messung von Prüflingen in der Serie, die Analyse, sowie die Kommunikation mit der Fertigungsstraßensteuerung.
Spezifikation des Prüfobjektes
- Bauteilidentifikation Bar- oder QR-Code
- dB Werte für die Dämpfungsberechnung (0,5 bis 3dB)
- Frequenzbereich 1 bis 100kHz auswählbar
- Frequenzauflösung (Anzahl FFT Linien) auswählbar
- Frequenzbänder und zulässige Toleranzbereiche
Messablauf in der Serie
- Start des Messvorgangs nach abgeschlossener Bauteilpositionierung
- Durchführung der Mittelungen
- Bestimmung der Qualitätsparameter (Frequenz, Dämpfung, etc.)
- Übermittelung der Qualitätsentscheidung an die Fertigungs- und Produktionseinrichtung
Automatische Messprozedur
- Automatische Bauteilpositionierung
- Triggern des automatischen Modalhammers
- Messung der Stoßkraft und der Schwingantwort
- Mittelung der FRF
- Peak picking, Dämpfungsberechnung und Qualitätsbeurteilung
- Ansteuerung zur Bauteiltrennung
Ausgabe der Prüfdaten
- LabLINK-Anbindung nach Kundenvorgabe
- SQL-Datenbankanbindung nach Kundenvorgabe
- Drucker, PDF, Excel, CSV, etc.
Systemlösungen
Was wir für Sie tun können
Neben der Herstellung und Lieferung von Standardmesssystemen zur Eigenfrequenz- und Dämpfungsbestimmung, konzipieren, planen und entwickeln wir für Sie kundenspezifische Lösungen gemäß Ihren Anforderungen. Gerne führen wir auch die Messungen für Sie als Dienstleistung durch.
Sprechen Sie uns an, wir machen Ihnen gerne ein Angebot.
