Beschreibung

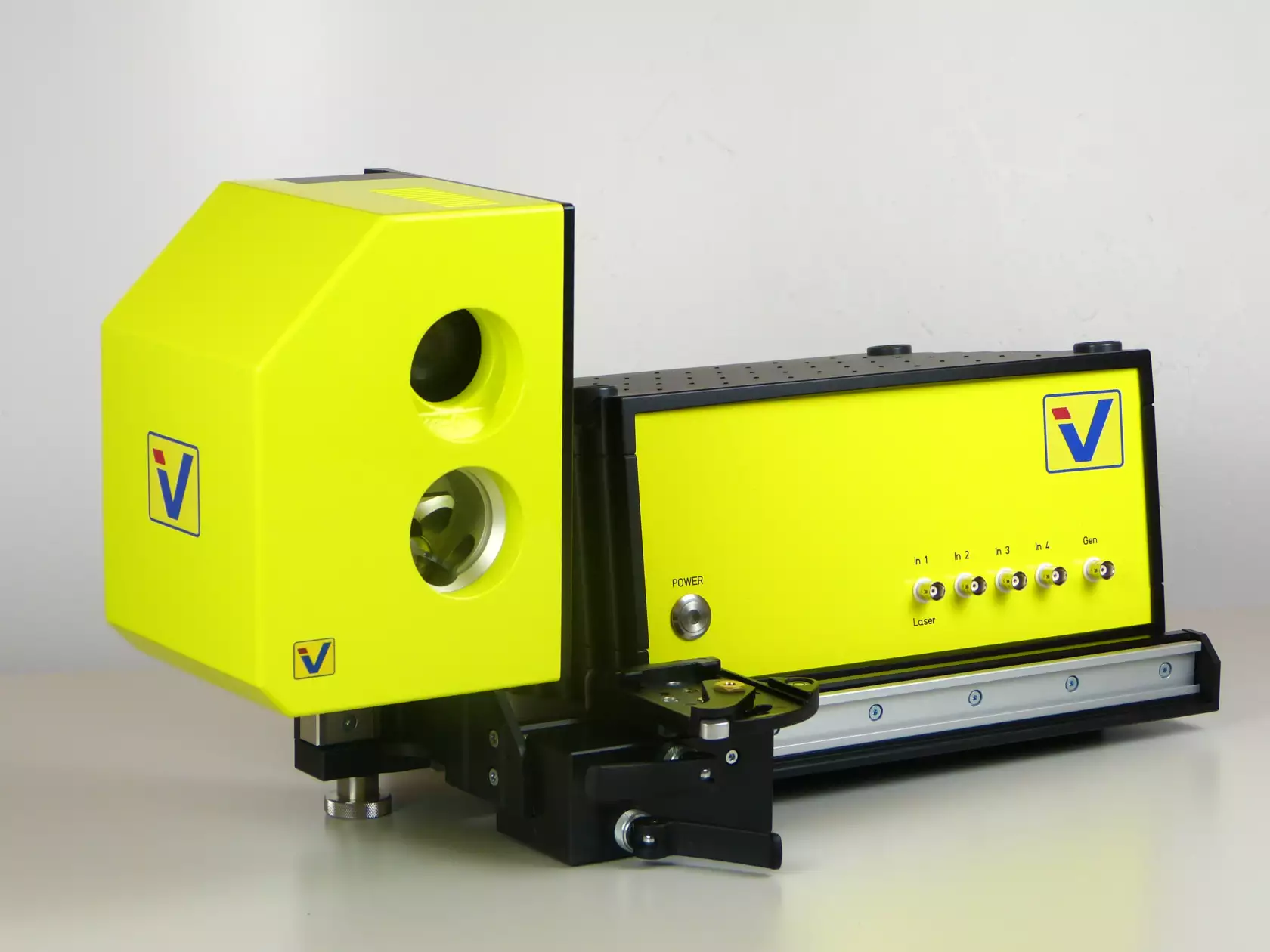

Das ScanSet ist ein modular aufgebautes opto-mechanisches System, das sich mit allen handelsüblichen Einpunkt-Laser-Doppler-Vibrometern kombinieren lässt und diese mit minimalem Aufwand in ein vollwertiges Scanning-Laser-Doppler-Vibrometer erweitert. Über eine Schnellspannvorrichtung wird das angeschlossene Laser-Doppler-Vibrometer sicher fixiert und anschließend über feinfühlige Linearführungen exakt positioniert.
Im Inneren des ScanSets lenkt ein hochpräziser Spiegelsatz den Laserstrahl automatisiert auf frei definierbare Punkte der Messoberfläche. Eine integrierte Kamera erfasst das Prüfobjekt und stellt das Live-Bild für die Messsoftware bereit. Messpunkte lassen sich dort intuitiv direkt auf dem Kamerabild festlegen; die Optik des ScanSets richtet sich anschließend selbstständig so aus, dass der Laser exakt die gewählten Koordinaten trifft.
Für eine zuverlässige Datenerfassung verfügt das ScanSet über eigene analoge Eingänge für Laser- und Referenzsignale. Die zugehörige Mess- und Analyse-Software verarbeitet die erfassten Schwingungsdaten schnell und ermöglicht eine klare grafische Darstellung der Ergebnisse. So wird aus einem bestehenden Einpunkt-Laser-Doppler-Vibrometer im Handumdrehen ein leistungsfähiges, flexibel einsetzbares Scanning-System.
Vorteile & Innovationen
- Ca. 50 bis 80% günstiger als marktübliche Komplettsysteme
- Vorhandene Einpunkt Laservibrometer können verwendet werden
- Arbeitet mit allen gängigen Einpunkt Laser-Doppler-Vibrometern
- Direkte Schnittstelle/Datenübergabe zur vModal-Software
- Betriebsschwingformanalyse im Zeitbereich
- Schwenkbare CDD-Kamera
- Benutzerfreundliche Software
- Datenerfassung auch als einfacher FFT-Analysator einsetzbar
- Mobiles Messsystem
- Verwendung unterschiedlicher LDV je nach Anwendung
- Generatorausgang zur Ansteuerung von Erregersystemen (Shaker)
- Hightech Innovation Made in Germany
- DAkkS Kalibrierung (DIN EN ISO/IEC 17025) möglich
Anwendung & Integration
- Forschung und Entwicklung
- Experimentelle Modalanalyse
- Visualisierung von Wellenausbreitungen
- Optimierung entwicklungsbegleitender Simulationen
- Prüfstände
- Serienprüfung
- Qualitätskontrolle
ScanSet Komponenten:
Scanning Laservibrometer
Das ScanSet ist aus robustem Aluminium gefertigt und verfügt neben der hoch präzisen Laserstrahlablenkeinheit über eine CCD-Kamera zur bildtechnischen Erfassung der Messobjekte. Zur Sicherstellung, dass der Laserstrahl eines beliebigen Laservibrometers die Spiegelverstellachsen bei Nullstellung exakt trifft, verfügt das ScanSet über lineare Verstelleinheiten, welche sich über Klemmhebel fixieren und zuverlässig arretieren lassen. Bei der Messung mit dem ScanSet hängt die Qualität der Messdaten nur von den Eigenschaften und der Güte des verwendeten Laservibrometers ab. Die elektrische Verbindung zum Controller erfolgt über ein zentrales Steuerungskabel welches die Spiegeleinheit mit Spannung versorgt, die Spiegel– und Kamerasteuerung sowie die Übertragung des Videobildes gewährleistet.
Controller
Der Controller beinhaltet neben der Spannungsversorgung die Steuereinheit für die Spiegel sowie die Messdatenerfassung. Er wird mit dem ScanSet über ein zentrales Steuerkabel verbunden. Die Eingänge für die Messdaten und der Generatorausgang sind als BNC Buchsen herausgeführt. Die Kommunikation mit dem Mess-PC erfolgt über eine USB Leitung. Über sie steuert die Software die Spiegel, die CCD-Kamera und überträgt die Messdaten und das Videobild in den Messrechner.
Software
Die Mess- und Analysesoftware enthält alle zur Durchführung einer Laser-Scanning-Messung erforderlichen Module
- CCD-Bilderfassung, Live Display
- Geometrie- und Messpunkteditor
- FFT Analysator mit großem Funktionsumfang
- Spiegelkontrolle und Steuerung
- Betriebsschwingformanalyse (ODS)
- Animation, AVI-Export, UFF– , ASCII– und MatLab- Export
- Freie Offline-Version
- Modalanalyse Modul (optional)
- Betriebssystem Windows 10/11
- NEU! Modul zur Betriebsschwingformanalyse im Zeitbereich (optional)
Technische Daten
| Typ | ScanSet-20kHz | ScanSet-80kHz | ScanSet-2MHz |
|---|---|---|---|
| Kanalzahl | 4 | 3 | 2 |
| AD Wandler | 24-bit | 24-bit | 16-bit |
| Frequenzbereich | 1Hz-20kHz | 1Hz-80kHz | 1kHz-2MHz |
| Frequenzauflösung | 25600 FFT Linien | 25600 FFT Linien | 25600 FFT Linien |
| Eingasspannungen | ±1V, ±10V | ±1V, ±10V | ±2,5V |
| Kopplung | AC, DC, IEPE | AC, DC, IEPE | DC |
| Anti-Aliasing-Filter | Automatisch nachgeführt | Automatisch nachgeführt | Automatisch nachgeführt |
| Generator | Sinus, Chirp, Rauschen und Step Sinus | Sinus, Chirp, Rauschen und Step Sinus | Nein |
Modul zur Betriebsschwingformanalyse im Zeitbereich
Reproduzierbare transiente Vorgänge können sequenziell mit dem ScanSet erfasst und gespeichert werden. Sofern die Messungen getriggert über einen Referenzkanal erfolgen, können die Einzelmessungen zu einer vielkanaligen Messung mit synchronen Zeitsignalen zusammengefasst werden. Diese können grafisch animiert abgespielt werden. Es erfolgt somit eine verlangsamte Darstellung transienter Vorgänge in technischen Strukturen. Typische Anwendungen
- Animierte Darstellung der Wellenausbreitung in Bauteilen
- Erkennung von Fehlstellen (Delaminationen) in Faserverbundwerkstoffen
- Darstellung periodischer Bewegungen von Maschinenkomponenten
Das Beispiel zeigt die Wellenausbreitung in einer Bremsscheibe bei Stoßanregung gemessen mit 2500 Einzelmessungen. (Siehe Video ScanSet Wellenausbreitung)
