Beschreibung
Der vImpact-64 ist ein kompakter, leistungsstarker automatischer Modalhammer, konzipiert für den Einsatz in Produktions- und Prüfaufbauten. Als Weiterentwicklung des vImpact-63 kann der vImpact-64 dank seiner optimierten Hammergeometrie auch ebene Strukturen zentral anregen. Für eine nahtlose Integration in unterschiedliche Produktionsumgebungen lässt sich der Haltestift an fünf möglichen Positionen an der Basis montieren, wodurch der vImpact-64 sowohl In-Line als auch End-of-Line optimal eingesetzt werden kann.
Die Impulsstärke ist variabel einstellbar, sodass der automatische Modalhammer an unterschiedliche Bauteile und Sensorempfindlichkeiten angepasst werden kann. Darüber hinaus steht ein Timer-Modus zur Verfügung, in dem über ein vordefiniertes Zeitintervall automatisch Schläge ausgelöst werden. Ein weiteres Feature ist die Nullpunktpositionierung (EndPos), die eine schnelle und konsistente Einrichtung für verschiedene Prüfaufbauten ermöglicht.
Der automatische Modalhammer vImpact-64 vereint Funktionalität und Kompaktheit und ist damit ideal für hochfrequente Messungen bis 60kHz an kleineren Bauteilen oder Baugruppen.
Vorteile & Innovationen
- Hohe Reproduzierbarkeit
- Prellfreie Erregung
- Einstellbare Stoßkräfte bis zu >150N
- Stoßkraft von 1 bis 100% einstellbar
- Frequenzbereiche bis zu 60kHz
- Optimiert für End-of-Line-Tests
- Einfache Positionierung
- Variabler Abstand zur Teststruktur
- Einfache Einrichtung durch Nullpunktpositionierung
- Auswechselbare Kraftmesszellen
- Intuitive Bedienung über Touchscreen des Controllers
- Plug & Play
- Über USB durch serielle Schnittstelle steuerbar
- vImpact-Remotesoftware enthalten
- Geeignet für Messungen in Reinräumen
- Hit Counter
- Countdown bis zum Stoß im Timer-Modus
- DAkkS-Kalibrierung (DIN EN ISO/IEC 17025) möglich

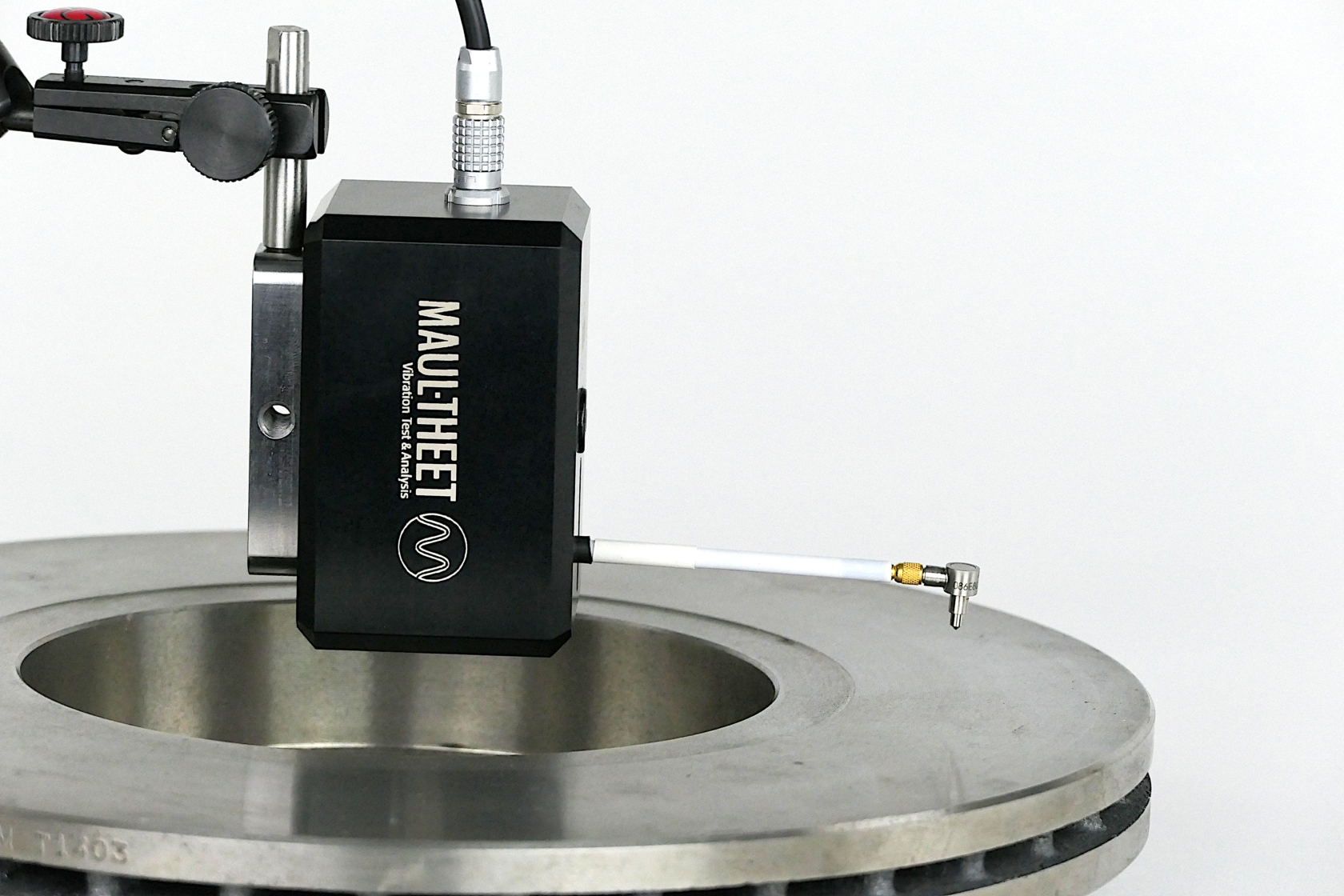

Anwendung & Integration
- Qualitätskontrolle
- End-of-Line-Tests
- Automatisierte Modalanalyse (AMA) ohne Beaufsichtigung
- Materialprüfung
- Zustandsanalyse
- Prozessüberwachung
- Betriebsmodalanalyse (OMA)
- Experimentelle Modalanalyse (EMA)
- Prüfstände
- Dämpfungsermittlung
- Frequenzanalyse
- Klanganalyse/Schallanalyse
Einrichtung Automatischer Modalhammer
Gute Anregung
Beim Betrieb eines Automatischen Modalhammers ist die genaue Einrichtung des Hammers wichtig um gute Übertragungsfunktionen zu erhalten.
Dazu muss die Hammerspitze im rechten Winkel auf das Messobjekt treffen. Die Kraftmesszelle wird in diesem Fall axial beansprucht und garantiert, dass die Kraft korrekt übertragen wird.
Schlechte Anregung
Bei nicht korrekter Einrichtung wird die Kraftmesszelle auch in Querrichtung belastet. Die Kraftmesszellen sind zur Messung in axialer Richtung konstruiert. Auftretende Querkräfte werden nicht gemessen.
Bei einem nicht senkrechtem Stoß wird das Testobjekt schräg angeregt und die senkrecht wirkende Stoßkraft ist unbekannt.
Die neuen vImpact-63/64 und vImpact-2003/2004 haben einen Einrichtmodus bei dem die Hämmer in die vorgesehene Anschlagposition fahren. In dieser Position ist das korrekte Ausrichten der automatischen Modalhämmer sehr leicht möglich.
Im Lieferumfang enthalten
MAUL-THEET Upgrade-Programm
Mit MAUL-THEET technologisch immer einen Schritt voraus – Wir bieten für alle unsere Produktreihen zukunftsorientierte Lösungen, damit Sie jederzeit vom neuesten Stand der Technik profitieren. Ob Sie Ihre bestehende Ausstattung erweitern oder auf die neueste Generation unserer Systeme umsteigen möchten, wir unterstützen Sie mit attraktiven Upgrade-Angeboten mit bis zu 40% Preisvorteil.
Sie haben einen automatischen Modalhammer von einer Fremdfirma und würden gerne von unserem Upgrade-Programm profitieren? Kein Problem, auch Fremdgeräte tauschen wir auf Wunsch gegen aktuelle MAUL-THEET-Modelle aus – für maximale Präzision, Zuverlässigkeit und Benutzerfreundlichkeit.
